Victaulic Snabbrillkoppling 107N

Victualic Logotyp
Godkännanden
Dokument

Beskrivning

Victaulics snabbrillkoppling 107N QuickVic™ är en stum, installationsklar rillkoppling för anslutning av rillade stålrör och rostfria rör till värme- och kylsystem. Kopplingens unika utformning eliminerar lösa delar, ger en konsekvent installation och medför betydande produktivitetsförbättringar. Kopplingen installeras mycket snabbt och enkelt, efter smörjning trycks den och skruvas fast direkt på våra fabriksrillade NordicFlow®-lättviktsrör.

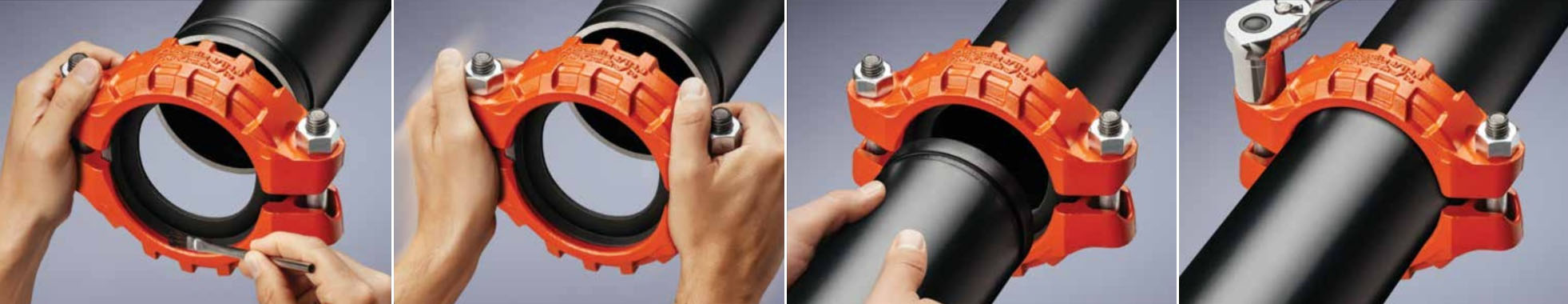

Smörj - Tryck på - Foga samman - Dra åt
Smörj – Tryck på – Foga samman – Dra åt

Fördelar

  • Installeras 10 gånger snabbare än svetsade sammanfogningar
  • Installeras 6 gånger snabbare än flänsade sammanfogningar
  • Installeras på mindre än halva tiden jämfört med en vanlig stum rillkoppling

Läs mer om Victaulics Installation-Ready™-teknologi.

Tekniska data

Dimensioner: DN50-DN200 i målat utförande lagerfört, DN250-300 och varmförzinkat är beställningsvaror
Packning: EPDM ”EHP”
Arbetstemperatur:  -34°C till +121°C
Tryckklass: PN16, Max arbetstryck 21 bar
Applikationer: Värme – och kylsystem, Gummipackningen är även godkänd för dricksvattenanvändning enligt ANSI/NSF.

Materialspecifikation

Hus: Segjärn som överensstämmer med ASTM A536, kvalitet 65-45-12 Segjärn som överensstämmer med ASTM A395, kvalitet 65-45-15 kan fås på begäran.

Ytbehandling:
Orange emalj
Varmförzinkad

Gummipackning:
Kvalitet ”EHP” EPDM
EHP (färgkod grön och röd rand ) Temperaturområde -34ºC till +121ºC. Kan specificeras för användning med varmvatten inom specificerat temperaturområde plus ett urval av utspädda syror, oljefri luft och många användningar med kemikalier. UL-klassificerad i enlighet med ANSI/NSF 61 för kallt +23°C och varmt +82°C tappvatten och ANSI/NSF 372. INTE KOMPATIBELT FÖR PETROLEUM.

Bultar och muttrar:
Standard: Bultar med oval hals av kolstål som uppfyller de fysiska och kemiska kraven i ASTM A449 (brittiskt måttsystem) och ISO 898-1 klass 9.8 (metersystem). Sexkantsmuttrar i kolstål som uppfyller fysiska och kemiska krav för ASTM A563 kvalitet B (brittiskt måttsystem – tunga sexkantsmuttrar) och ASTM A563M klass 9 (metersystem – sexkantsmuttrar). Skenbultar och sexkantsmuttrar är i zinkpläterade för ASTM B633 ZN/FE5, av typ III (brittiskt måttsystem) eller typ II (metersystem).

Dimensioner

Artikelnummer Storlek O.D. DN Nominella dimensioner
(förbandsmonterad)
Bult-
storlek
Hyls-
storlek
Vikt
Målad Galvad tum mm mm X (mm) Y (mm) Z (mm) (d1 x L) mm kg
VICK107N050 VICK107N050Z* 2 60,3 50 92 156 54 M12x76 22 1,2
VICK107N065 VICK107N065Z* 76,1 65 105 175 54 M12x76 22 1,4
VICK107N080 VICK107N080Z* 3 88,9 80 118 191 54 M12x83 22 1,7
VICK107N100 VICK107N100Z* 4 114,3 100 149 222 54 M12x83 22 2,3
VICK107N125 VICK107N125Z* 5 139,7 125 178 257 57 M16x101 27 3,0
VICK107N150 VICK107N150Z* 6 168,3 150 207 286 57 M16x101 27 3,7
VICK107N200 VICK107N200Z* 8 219,1 200 267 362 67 M20x127 32 6,8
VICK107N250* VICK107N250Z* 10 273,0 250 330 435 70 M22x165 36 10,7
VICK107N300* VICK107N300Z* 12 323,9 300 381 483 70 M22x165 36 12,3

*Beställningsvara

Allmänna anvisningar:

  • Angivna tryckklasser är i CWP (kallvattentryck) eller maximalt arbetstryck med drifttemperaturområdet för den packning som används i kopplingen. Detta tryck kan i vissa fall avvika från det maximala arbetstryck som finns i listningar och/eller godkännanden från UL, ULC, och/eller FM, eftersom testförhållanden och provningsrör skiljer sig.
  • Högsta tillåtna arbetstryck och maxbelastningar som anges är summan av inre och yttre tryck och belastningar baserat på Sch.40 stålrör med rillade kopplingar enligt ANSI/AWWA C606-97 specifikationer. Med NordicFlow® lättviktsrör uppgår tryckklassen till max 16 bar.
  • För enstaka fältmässiga tester kan maximalt tillåtna sammanfogningstryck enligt ovan redovisade tabeller överskridas med en och en halv gång.
  • Varning: Rörsystem måste alltid tappas på sitt tryck och vatten innan man försöker ta isär eller ta bort delar.
  • Enexia AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.
